Верхний ряд литых фасадных панелей Döcke завершают через J-профиль, подобранный по коллекции; подрезку выполняют с учётом температурного зазора. Не копируйте схему финишной планки винилового сайдинга. Здесь рассматриваем именно верхнее примыкание фасадных панелей, а не весь монтаж стены.
Под софитом и под другой горизонтальной поверхностью
Технический источник — официальная инструкция Döcke по фасадным панелям, раздел 12, таблицы 1 и 4. В документе разделены два варианта. Под софитами Döcke подрезанную панель слегка изгибают и заводят в заранее установленный J-профиль, затем устанавливают молдинг Döcke: рисунок 22. Для другой горизонтальной поверхности либо окончания стены используют J-профиль и схему рисунка 23.
Температурный зазор выбирают по таблице 1 для материала и температуры монтажа. Единого числа для любого дня, профиля и коллекции здесь нет. Сохраните нужную строку таблицы вместе с ведомостью работ: запись «оставить небольшой зазор» не позволяет проверить результат.
Выбирайте профиль по коллекции, а не по названию цвета
Ниже — несколько примеров из таблицы 4 инструкции, не полный перечень комплектующих:
| Коллекция панелей | J-профиль по таблице Döcke |
|---|---|
| СЛАНЕЦ, STANDARD | J26 |
| ФЛЕМИШ, STANDARD | J18 |
| FELS | J30 |
| KLINKER | J18 или J26 |
Если коллекции в примерах нет, откройте полную таблицу. Не считайте больший номер универсальной заменой меньшего. При заказе полезно отправить продавцу название коллекции с упаковки и фотографию места завершения; одно слово «серый» описывает оттенок, но не геометрию соединения.
Карта замеров вместо одного размера на всю стену
Сначала определите, где именно закончится облицовка: под софитом, под выступом или у другого примыкания. На рисунке выбранного узла отметьте ориентиры измерения. Затем разделите верхнюю линию на участки и подпишите их так, чтобы замер не потерял связь с конкретной панелью.
Условный пример, не размеры раскроя: три контрольных промера от одного и того же ориентира до ограничивающей поверхности дали 150, 158 и 146 мм. Разброс равен 158 − 146 = 12 мм. Это повод проверить исходные ориентиры и геометрию участка. Нельзя просто взять среднее и объявить его высотой всех заготовок: эти промеры ещё не учитывают геометрию профиля и предусмотренный зазор.
| Что записать | Для чего |
|---|---|
| Участок и точки замера | Привязать каждую деталь к месту установки |
| Коллекция и артикул профиля | Исключить подмену похожей деталью |
| Выбранная схема и строка температурной таблицы | Сохранить основания для монтажного решения |
| Пробная деталь и результат примерки | Не переносить непроверенный раскрой на весь ряд |
Подготовьте одну пробную деталь и проверьте выбранное решение на месте. Инструмент и обращение с материалом разобраны в статье чем резать фасадные панели. Здесь задача другая: убедиться, что линия подрезки соответствует верхнему узлу, прежде чем раскраивать остальные панели.
Если последний ряд заканчивается наружным углом
Раздел 12 отдельно рассматривает подрезанный верхний угловой элемент: он теряет крепёжную планку, заводится в J-профиль и фиксируется в верхней части. Внутренние вертикальные рёбра подрезают на 20–25 мм; ориентир — рисунок 24. Это специальная схема угла, не указание дополнительно обрезать каждую рядовую панель.
Редакционный чек-лист перед закрытием узла
- Сверьте фактическую коллекцию с выбранным профилем. При смешанном фасаде проверьте каждый тип облицовки отдельно.
- Проверьте схему завершения: присутствует ли именно тот софит или ограничивающая поверхность, для которой выбрано решение.
- Сопоставьте карту замеров с пробной деталью. Если примерка расходится со схемой, остановите серийную подрезку.
- Осмотрите линию на всём участке, а не только возле лестницы. Сфотографируйте открытое примыкание и сохраните подписи участков.
- Для верхнего угла выполните отдельную проверку по его рисунку. Не скрывайте непонятное крепление декоративным элементом.
Это организация контроля, а не новые строительные нормативы. Ошибки, которых стоит избегать: выбирать профиль только по цвету, делать всю партию по одному промеру, подменять температурную таблицу случайным числом и переносить узел винилового сайдинга на литую панель.
Панели и профиль для сверки заказа
Облицовка — в категории фасадных панелей, профили — среди комплектующих. Действующие примеры J26 и панелей СЛАНЕЦ:
- Профиль J26 (Дымчатый) Docke
- Панель фасадная СТАНДАРТ СЛАНЕЦ Лех (930*406 мм) Docke
- Панель фасадная СТАНДАРТ СЛАНЕЦ Валь-Гардена (930*406 мм) Docke
Это не полный комплект верхнего примыкания. Перед заказом согласуйте все элементы по выбранной схеме и коллекции.
Частые вопросы
Можно ли взять J-профиль только по подходящему цвету?
Нет. Сначала определите коллекцию панелей и предусмотренный для неё профиль по таблице производителя. Цвет выбирают после проверки назначения, а не вместо неё.
Почему нельзя отрезать весь верхний ряд по первому замеру?
Один замер не описывает весь участок стены. Составьте карту точек, проверьте различия и сначала выполните примерку отдельной детали; не превращайте случайный размер в шаблон для всей партии.
Подойдёт ли инструкция для последнего ряда винилового сайдинга?
Нет. Эта статья относится к литым фасадным панелям Döcke. Верхнее завершение рядового винилового сайдинга разобрано отдельно; похожее положение на стене не делает системы одинаковыми.

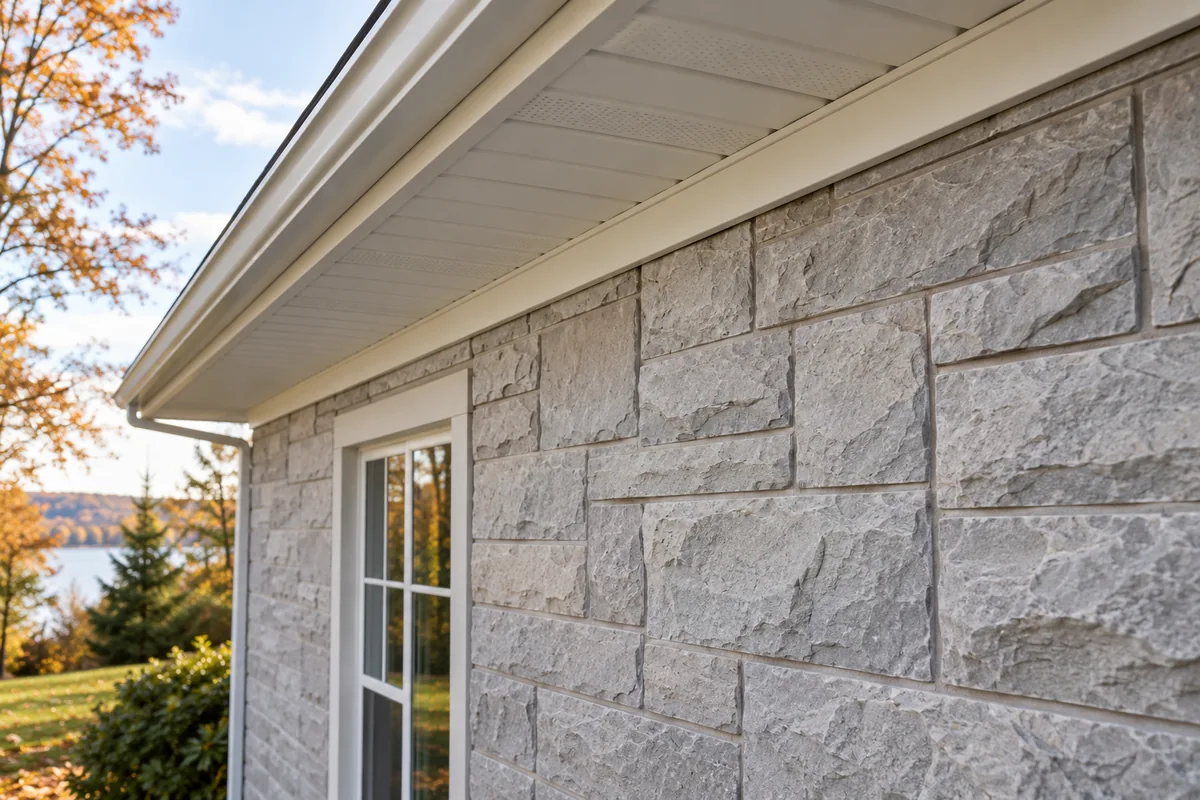

Анонс — созданная иллюстрация, не размерный монтажный чертёж.
